Прежде чем приступить к разбору непосредственно монтажа промышленной вентиляции, необходимо получить представление о целях и задачах подобного типа вентиляционных систем. Промышленная вентиляция представляет собой особый тип систем вентиляции, предназначенный для обработки больших объемов воздуха. Главным критерием отнесения систем вентиляции к промышленным служит расход воздуха. В настоящий момент времени полагается, что системы промышленной вентиляции – это такие системы, которые обрабатывают расход воздуха, превышающий 10 тысяч кубических метров в час.
Главной особенностью промышленной вентиляции является то обстоятельство, что ее использование осуществляется в условиях интенсивного паровыделения и газовыделения, которые сопровождаются вредными выбросами. Таким образом можно сделать вывод, что главной целью проектирования и монтажа систем промышленной вентиляция является поддержание в производственных помещениях состава воздуха, в соответствии с нормами СаНПин.
Виды промышленных вентиляционных систем
Все виды промышленной вентиляции можно поделить на 2 группы: естественные и механические. Критерием их разделения является способ побуждения воздуха. В случае естественной вентиляции побудителем движения выступает ветер или гравитационные силы, в случае же механической вентиляции используются различные устройства, в частности вентиляторы.
Существует несколько видов промышленных систем вентиляции в зависимости от способа их использования:
- Общеобменная
- Местная
- Локальная
- Противодымная
Задачи системы промышленной вентиляции:
- обеспечение работников свежим воздухом;
- удаление из помещений пыли и вредных запахов;
- осуществление фильтрации вредных примесей, образующихся во время основного или вспомогательного технологического процесса.
Состав системы промышленной вентиляции
Механическая вентиляция может быть приточной, вытяжной и приточно-вытяжной. Из основных вентиляционных компонентов (воздухозаборная решетка, воздушный клапан, воздушный фильтр, теплообменный аппарат для нагрева воздуха (калорифер), вентилятор, шумоглушитель), можно собрать систему приточной вентиляции, способную подогревать и очищать воздух от пыли. Вытяжная система состоит из аналогичных компонентов с обратным направлением воздуха. Помимо этого, в подобной системе отсутствуют такие элементы, как калорифер и фильтр, поскольку воздух, как правило, не требуется обрабатывать. В настоящее время чаще всего используются приточно-вытяжная система вентиляции с рекуперацией тепла по причине максимальной эффективности. Приточная вентиляция с рекуперацией тепла позволяет значительно сэкономить электроэнергию, так как ее затрачивается меньше на дополнительный подогрев наружного воздуха калорифером.
Принципы проектирования
Современный рынок инженерных систем предлагает огромный выбор различных вентиляционных систем, которые дают возможность создать на рабочем месте наиболее комфортные условия. Выбранная технологическая схема должна удовлетворять некоторым базисным критериям, а именно:
- экономичность;
- эффективность;
- надежность;
- быстроокупаемость.
Важно понимать, что установкой систем промышленной вентиляции обязательно должны заниматься только специалисты с соответствующим уровнем квалификации и опытом, однако стоит обратить внимание на общие принципы проектирования и монтажа систем промышленной вентиляции.
Этапы монтажа
Проектирование и монтаж систем промышленной вентиляции подчиняются общему алгоритму проектирования и монтажа различных систем. Всю процедуру установки промышленной вентиляции можно условным образом разделить на три этапа:
- подготовительный период – расчеты, проектирование, подбор оборудования, поставка комплектующих;
- монтажные работы – сборка системы воздуховодов, установка оборудования, сборка электрического щита, подключение;
- пуско-наладочные работы – испытание, проверка работоспособности и сдача в эксплуатацию.
Подготовительный этап
Рабочая документация должна соответствовать двум требованиям: выполнение по ГОСТу и наличие штампа производства работ за подписью ответственного лица (все договоренности с заказчиком должны быть зафиксированы на бумаге).
Рабочая документация должна содержать:
- общие данные о производстве (план-схема размещения вентиляционных установок, характеристика систем, спецификация системы, материал для изготовления воздуховодов, информация об изоляции воздуховодов (тепло- и огнепожарная);
- чертеж вентиляционной системы (координатные оси здания, отметки чистых потолков, размерные привязки установок воздуховодов к координатным осям или элементам конструкции, размеры сечения воздуховодов, места изоляции воздуховодов);
- чертеж вентиляционных установок (узлы и места креплений, места стыковок);
- чертежи общих видов нестандартных изделий и конструкций;
- чертежи нетиповых креплений.
Готовится спецификация материалов. Указываются объемы работ, даются сведения об отметках воздуховодов по высоте помещения, указания о сборке деталей воздуховодов в транспортабельные узлы. Составляется технологическая карта – документ, позволяющий выполнить операцию монтажа от начала и до конца. Данный документ содержит следующую информацию:
- область применения работ (условия и особенности производства работ);
- технология и организация выполнения работ (требования к качеству предшествующих работ, требования к технологии производства работ, технологические схемы, в частности страховка элементов вентиляционной системы, транспортировка изделий и материалов);
- требования к качеству и приемке работ (требования к качеству поставляемых материалов и изделий);
- схемы операционного контроля качества (перечень технологических процессов, подлежащих контролю);
- техника безопасности, охрана труда, экономическая и пожарная безопасность;
- потребность в ресурсах (необходимое машинное оборудование, инструменты и материалы):
- технико-экономические показатели (сметные расчеты затрат и график производства работ).
Крепления воздуховодов
Необходимо учитывать конструктивные особенности самого здания, конструкцию и материал воздуховодов, а также их ориентацию в пространстве (вертикальные или горизонтальные). Воздуховоды часто крепятся к стенам или потолку при помощи различных крепежных элементов, таких как хомут, шпилька, траверса и т.д. Методы их крепления непосредственным образом зависят от размеров и формы сечения основного канала, пропускающего потоки воздуха.

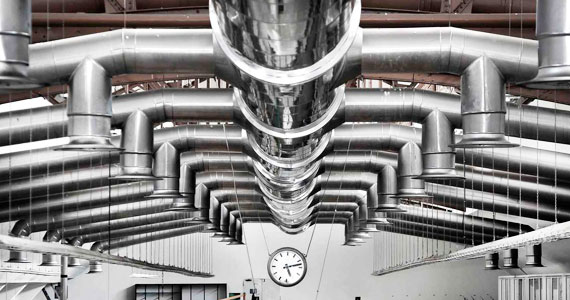

Вентиляционные каналы в помещениях промышленного типа обычно крепятся к потолку. В помещениях коммерческого назначения целесообразно использовать воздушные каналы, сделанные из пластика или меди, по причине их наибольшей внешней привлекательности. В настоящее время в основном используются две основные разновидности воздушных каналов по материалу - жесткие и гибкие.
Жесткие: Производятся из многослойного алюминия, оцинкованной стали и стекловолокна. Из них монтируется практически вся вентиляционная система. Специальные фасонные детали применяются для обустройства поворотов, обводов и разветвлений. Если по условиям производства предполагается транспортировка воздуха, содержащего агрессивные примеси, то следует использовать воздуховоды с большей толщиной стенок. Такие воздуховоды удобны в монтаже и обладают высокими показателями движения воздуха.
Гибкие: Выполняются в виде гофрированного рукава. Каркас такого воздуховода представляет собой жесткую стальную проволоку, свитую спиралью и покрытую ламинированной фольгой или полиэфиром. Крепятся к усилительным кольцам, перемещающимся по проволоке. Преимущество гибкой трубы заключается в более простом монтаже и установке. Негативным моментом такого типа воздуховодов являются большие аэродинамические потери, поэтому такие воздуховоды рекомендуется использовать короткими участками на подсоединении распределительных решеток.
Как уже было замечено выше, одним из факторов влияния на эффективность системы является форма сечения воздуховода. При равных условиях воздуховоды круглого сечения имеют следующие преимущества перед воздуховодами прямоугольного:
- меньшее аэродинамическое сопротивление потокам воздуха,
- отсутствие необходимости фланцевых соединений,
- меньшая площадь поверхности,
- меньшая стоимость,
- большая практичность в плане очистки воздуховода.
Аэродинамические испытания и балансировка сети воздуховодов
- Суть: с помощью регулирующих устройств (дроссельных вентелей и заслонок) осуществляется балансировка расходов воздуха в каждом ответвлении сверху вниз по системе.
- Осмотр устройств распределения воздуха (проверяется нет ли помех около устройства, исправность регулирующих устройств).
- Эксплуатация системы вентиляции воздуха.
В заключении остановимся на том, каким образом правильно использовать систему промышленной вентиляции.
- Необходимо поддерживать подвижность воздуха, устойчивость работы вентиляционных систем по производительности.
- Обеспечивать бесперебойную работу вентсистем специальных технологических комплексов.
- После текущего ремонта собственными силами или с привлечением подрядчиков освидетельствовать все системы с составлением соответствующего акта.
- Не допускать посторонних лиц в помещение вентиляционных камер.
- Регулирующие устройства должны иметь наладочные мерки и быть апломбированы.
- Не реже, чем 1 раз в 3 месяца производить обследование вентиляционных шахт, воздухозаборных устройств и каналов.
