Для вентиляции и кондиционирования помещений общественного питания необходима изолированная система приточной вентиляции с механическим побуждением, поскольку приточный воздух должен подаваться непосредственно в конференц-залы, столовые и другие помещения обслуживающего характера. Для всех остальных помещений учреждения подходит единая система приточной вентиляции.
Удаляющая воздух изолированная система вентиляции с механическим побуждением, предусматривается для: санузлов, курительных и аккумуляторных комнат, проектных залов, больших кабинетов, холлов и коридоров, служебных и общепитовых помещений.
Для конференц-залов используется система вытяжной вентиляции с естественным побуждением. Из служебного помещения площадью менее 35 м2. воздух удаляется за счет перетекания воздушных масс в холл или в коридор, в отличие от помещения большей площадью, из которого воздух должен удаляться механически.
Так же в лабораторных помещениях возможно объединение местных отсосов и общеобменной вентиляции в одну вытяжную систему. При удалении из лабораторий воздушных масс, смешанных с химически активными веществами, следует использовать коррозионно-стойкие воздуховоды.
Параметры расчета систем вентиляции
Подбор оборудования для системы вентиляции и кондиционирования начинается с точного расчета. Расчет вентиляции производится с помощью следующих параметров: производительность по воздуху (м3/ч), рабочее давление (Па) и скорость потока воздуха в воздуховодах (м/с), допустимый уровень шума (дБ), мощность калорифера (кВт).
Производительность по воздуху
Первым производится расчет требуемой производительности по воздуху или "прокачки", измеряемой в м3/ч. Готовится поэтажный план здания с экспликацией и определяется требуемая кратность воздухообмена (сколько раз в течение одного часа в одном помещении полностью меняется воздух) для каждого помещения. Требуемая кратность воздухообмена в помещении зависит от его прямого назначения, количества находящихся в нем людей, мощности оборудования, выделяющего тепло, и определяется СНиП (Строительными Нормами и Правилами). В отличие от жилых домов, где достаточно однократного воздухообмена, в офисных помещениях не хватает, здесь требуется 2 - 3 кратный воздухообмен.
Требуемую производительность по воздуху можно получить, просуммировав расчетные значения воздухообмена для всех помещений здания. Типичные значения производительности - 100 - 800 м3/ч для жилых квартир, 1000 - 2000 м3/ч для загородных домов, 1000 - 10000 м3/ч для офисных помещений.
Рабочее давление, скорость потока воздуха в воздуховодах и допустимый уровень шума.
После расчета производительности по воздуху приступают к проектированию воздухораспределительной сети, которая состоит из воздуховодов, фасонных изделий (переходников, разветвителей, поворотов и т.п.) и распределителей воздуха. Расчет воздухораспределительной сети начинают с составления схемы воздуховодов. По этой схеме рассчитывают три взаимосвязанных параметра - рабочее давление, скорость потока воздуха и уровень шума.
Требуемое рабочее давление определяется мощностью вентилятора и рассчитывается исходя из диаметра и типа воздуховодов, числа поворотов и переходов с одного диаметра на другой, типа распределителей воздуха. Чем длиннее трасса и чем больше на ней поворотов и переходов, тем больше должно быть давление, создаваемое вентилятором.
От диаметра воздуховодов зависит скорость потока воздуха. Обычно эту скорость ограничивают 5 - 6 м/с. При больших скоростях возрастают потери давления и увеличивается уровень шума. В тоже время, использовать "тихие" воздуховоды большого диаметра не всегда возможно, поскольку их трудно разместить в межпотолочном пространстве. Поэтому при проектировании систем вентиляции часто приходится искать компромисс между уровнем шума, требуемой мощностью вентилятора и диаметром воздуховодов.
Мощность калорифера
Калорифер используется в приточной системе вентиляции для подогрева наружного воздуха в холодное время года. Мощность калорифера рассчитывается, исходя из производительности системы вентиляции, требуемой температурой воздуха на выходе системы и минимальной температурой наружного воздуха. Два последних параметра определяются СНиП. Температура воздуха, поступающего в жилое помещение, должна быть не ниже 16˚С. Минимальная температура наружного воздуха зависит от климатической зоны и для Москвы равна -26˚С (рассчитывается, как средняя температура самой холодной пятидневки самого холодного месяца в 13 часов). Таким образом, при включении калорифера на полную мощность он должен нагревать поток воздуха на 40˚С. Типичные значения расчетной мощности калорифера - от 1 до 5 кВт для квартир, от 5 до 50 кВт для офисов.
В больших зданиях, где работает много сотрудников, проектируется механическое побуждение вентиляции. Вытяжная вентиляция с естественным побуждением рассчитана на невысокие здания с количеством сотрудников примерно 300 человек.
В помещениях, где воздухообмен определяется, исходя из условия растворения избытков влаги (например, в конференц-залах) применяются одноканальные системы низкого давления с рециркуляцией воздуха. Для служебных помещений и кабинетов централизованная рециркуляция воздуха не допускается, а применяются одноканальные, совмещенные с отоплением системы с местными доводчиками (фанкойлами).
При проектировании приточно-вытяжной вентиляции с механическим побуждением для лабораторных помещений НИИ естественных и технических наук, обязательно предусматривается обогрев и очистка помещения, а так же увлажнение воздуха. Температура, относительная влажность и скорость движения воздушных масс в лабораториях принимается как для помещений с легкими работами, так и согласно технологическим требованиям. Для удаления воздуха в нерабочее время в лабораторных помещениях обязательно должны быть открывающиеся окна и системы естественной вентиляции.
Не допускается и не разрешается рециркуляция воздуха в помещениях, где происходит работа с вредными веществами или выделяются горючие пары и газы!
Зная скорость движения воздуха в проеме вытяжного шкафа, можно подсчитать объем удаляемого через него воздуха.
ПДК вещества в рабочей зоне, мг/куб.м. Скорость движения воздуха, м/с
Более 10 0.5
От 10 до 0.1 0.7
Менее 0.1 1
В лабораторное помещение должно подаваться 90% всего объема воздуха, удаляемого местными вытяжными системами, оставляя на коридор и холл только 10%. Особое внимание должно уделяться холлам и вестибюлям зданий химических лабораторий, которые примыкают к лестничным клеткам или шахтам лифтов. В подобных местах должен быть не менее, чем 20-кратный воздухообмен.
Для каждого помещения с производством категорий А, Б и Е должны проектироваться индивидуальные системы вытяжной вентиляции, кондиционирования и воздушного отопления.
Оборудованная вытяжными шкафами, система вытяжной вентиляции лаборатории категории В бывает двух типов: децентрализованная - от вытяжных шкафов с индивидуальным воздуховодом и вентилятором для каждого помещения в отдельности и централизованная - где вытяжные воздуховоды от каждого лабораторного помещения объединены в единый сборный вертикальный коллектор, находящийся за пределами здания, или в горизонтальный коллектор, расположенный в специальном помещении на техническом этаже.
Проектирования общих приточных коллекторов возможно для лабораторий категории В, при этом, коллекторы и поэтажные ветвления воздуховодов можно объединить не более чем для 9 этажей. При этом каждое из этажных ответвлений, обслуживающих помещения площадью до 300 кв.м., необходимо оснащать обратными самозакрывающимися клапанами.
Так же в лабораторных помещениях возможно объединение местных отсосов и общеобменной вентиляции в одну вытяжную систему. При удалении из лабораторий воздушных масс, смешанных с химически активными веществами, следует использовать коррозионно-стойкие воздуховоды.

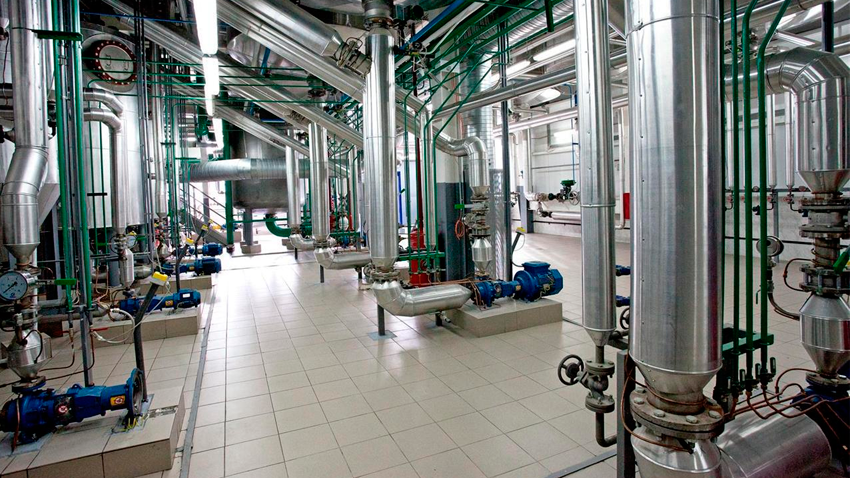

Вентиляция Алматы
