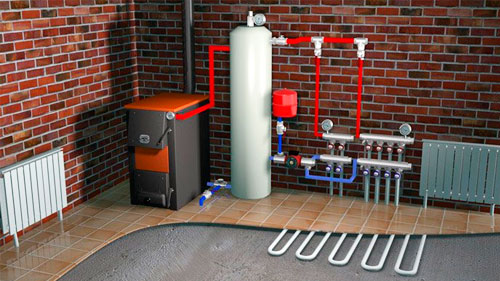

Система отопления частного дома переносит теплую воду от котла и охлажденную обратно. Она включает в себя трубы и фитинги, радиаторы и теплый пол. Так что же важно для эффективной работы отопления в доме?
1. Тепловые потери помещений
Расчет тепловых потерь всех помещений дома выполняют исходя из характеристик ограждающих конструкций - стен, крыши, остекления, пола. Если вы точно знаете теплопотери дома, то можно:
- точно подобрать радиаторы;
- определить необходимую плотность укладки труб в теплом полу ;
- определить диаметр трубопроводов и запорно-регулирующей арматуры;
- выбрать оптимальную схему разводки для отопления дома.
Если расчет делать некому, то оборудование подбирают "на глазок". Тогда, чтобы такая система работала, необходим запас. Для этого увеличивают мощность радиаторов, диаметры трубопроводов и запорно-регулирующей арматуры, мощность котла. Такой запас приводит к увеличению затрат на строительство дома.
2. Температурный режим в системе отопления
Температура воды в подающей и обратной линии в системе отопления может существенно повлиять на затраты на энергоресурсы.
Важным параметром для расчета диаметров труб является разница между температурой в подающей и обратной линии. Обычно это 15 °С для радиаторов и 10 °С для теплого водяного пола. Диаметр труб для отопления зависит от разницы температур в подаче и обратке. Чем больше воды проходит через трубу, тем больший диаметр должен у нее быть. Важно, чтобы вода не текла слишком быстро, потому что это приведет к более высокому потреблению энергии и к шуму в трубах. Скорость должна быть не больше 1 м/с.
Низкие значения - меньше 45 °С в подающей линии - особенно важны для тепловых насосов, солнечных тепловых систем и конденсационных котлов. Расчет системы отопления при таких низких значениях температуры воды в системе отопления приведет к увеличению диаметров труб и размеров радиаторов, и, как следствие, к увеличению инвестиционных затрат на первоначальном этапе. Хорошей альтернативой в этом случае является отопление преимущественно теплым полом.
3. Способы укладки труб системы отопления
Способ укладки труб влияет на метраж необходимой трубы, а значит и на стоимость системы отопления. Оптимальный выбор для Вашего дома делает специалист с учетом требований к комфорту и особенностям проекта дома.
В современных домах однотрубные и двухтрубные системы укладывают в помещениях на этаже от стояка кольцеобразным или звездообразным способом.
Кольцеобразная укладка труб. В случае кольцевой укладки, трубы последовательно соединяют радиаторы комнаты или контуры теплого пола. Трубу обычно размещают либо в стене в штробах либо в полу под стяжкой. Трубы требуется меньше, но сложнее регулировать температуру радиатора.
Звездообразная укладка труб. В звездообразной укладке отопительные трубы проходят от центрального распределителя к соответствующим радиаторам или контурам теплого пола. Диаметр труб невелик, поэтому трубу обычно размещают в полу под стяжкой. Труб нужно больше, но они меньшего диаметра, легче регулировать температуру радиатора.
4. Изоляция труб
Если трубы для отопления изолировать, то затраты на отопление заметно снижаются, поскольку тепло доходит до того места, где это необходимо. Без изоляции, трубы являются источником тепла и переносят его в неотапливаемые помещения.
5. Гидравлическая балансировка
Многие сталкивались с тем, что радиаторы в доме неравномерно прогреваются, или, того хуже — остаются холодными. Это связано с тем, что Ваша система не сбалансирована.
В таких системах путь воды в системе отопления возвращается к источнику тепла (котлу, тепловому насосу) через ближайший к циркуляционному насосу радиатор. Радиаторы, расположенные дальше, недостаточно нагреваются, и в помещении не удается достичь желаемой температуры. В таких случаях идут по простейшему пути и это широко распространенная практика, устанавливают более мощные насосы и / или увеличивают температуру подачи. Последствиями таких действий являются более высокое потребление энергии и шум воды в системе отопления.
Технически правильно в таких случаях выполнение гидравлической балансировки. Внутри системы отопления имеется несколько контуров, которые должны быть между собой сбалансированы. Рационально регулируя систему, затраты на энергию можно сократить на 5-15%.
6. Качество воды в отопительной системе
Современные котлы более требовательны к качеству отопительной воды и, если требования производителей котлов и тепловых насосов не соблюдать, то оборудование может быстро выйти из строя.
Это связано с изменениями в конструкции современных источников тепла. Материалы из которых изготавливаются теплообменники для котлов и тепловых насосов такие как алюминий, силумин или другие сплавы чувствительны к сульфатам или хлоридам.
Производители требуют слабосолевой, щелочной воды. Важным параметром является уровень pH воды. Часто он находится в пределах рН от 5,5 до 6,5. В результате разрушаются защитный слой металла, и он может локально коррозировать. Для достижения достаточного эффекта защиты от коррозии вода должна быть слегка щелочной pH между 8.2 и 9.5, а для алюминиевых материалов значение не должно превышать рН 8,5.
Подготовка воды для отопления нужна:
- для предотвращения образования известковых отложений;
- для предотвращения коррозионных повреждений, вызванных уровнем pH;
- и включает в себя смягчение, опреснение, стабилизацию pH.
Перед процессом наполнения необходимо знать объем воды в отопительной системе и степень жесткости воды. Максимальная допустимая жесткость воды определяется производителем оборудования.
Воду в систему отопления набирают медленно. Чтобы обеспечить эффективную очистку воды расход при наполнении не должен превышать 10 л/мин.
7. Материал, из которого изготовлены трубы и фитинги
От материала из которого изготовлены трубы и фитинги зависит на стоимость системы отопления. Каждый из них имеет преимущества и недостатки в эксплуатации и при монтаже.
Для монтажа системы отопления и водоснабжения используются такие материалы:
Стальные трубы. Стальные трубы доступны во многих размерах и подходят для широкого спектра применений. Системы с прессовыми соединениями легко укладываются, а сварные стальные трубы, обеспечивают высокую стабильность. Материал дешевый и подходит для более высокого давления и температуры до 120 градусов Цельсия. Недостатком многих стальных труб является риск внешней коррозии. По этой причине они не подходят для зон, подверженных воздействию влаги. Нужен доступ к трубе по всей ее длине - нельзя укладывать в стенах или полу.
Трубы из меди. Медные трубы обычно используются для небольших систем отопления из-за высокой цены. Они могут быть быстро и легко установлены, например, с помощью пресс-соединений, но расширяются больше, чем стальные трубы при увеличении температуры. Медные трубы устойчивы к коррозии, характеризуются низкой потерей давления в системе отопления. Трубы доступны во многих размерах и подходят для температур до 100 ºС. Трубы можно прятать в стяжку или штробы.
Пластиковые трубы для отопления. Если температура воды в системе отопления ограничена примерно 80 градусами Цельсия, можно использовать пластиковые трубы. Они просты в обработке, устойчивы к коррозии, а также имеют очень гладкие поверхности. Трубы обеспечивают низкие потери давления на трение и обеспечивают энергосберегающую транспортировку воды. Недостатками пластиковых труб являются высокое удлинение и тот факт, что они в какой-то степени проницаемы для кислорода.
Этот недостаток устранен в многослойных металлопластиковых трубах. Они состоят из двух пластиковых и одного интегрированного алюминиевого слоя. Пластиковые трубы выпускаются разного размера и подходят для установки в стяжке или штробе.
8. Сколько стоит система отопления?
Очень часто при сравнении цены покупатели обращают внимание на стоимость погонного метра трубы. Для полноценного сравнения нужно сопоставить системы в целом.
Например, стоимость системы отопления из металлопластиковой трубы (без радиаторов) и латунных фитингов включает в себя:
- Труба металлопластиковая 15-20%
- Фитинги для соединения труб 30- 35%
- Запорно-регулирующая арматура, крепления и др. комплектующие 10-12%
- Изоляция трубопроводов 7-10%
- Монтаж системы отопления 30-40%
Итак, на стоимость системы отопления влияет:
- Тип системы (однотрубная и двухтрубная) и способ укладки труб (кольцеобразная или звездообразная)
- Расчетная температура в подающей и обратной магистрали
- Производитель и материал из которого изготовлена труба и фитинги
