В различных системах транспортирования жидкостей, газов, в водопроводах, паропроводах не обойтись без специальной арматуры, которая позволяет управлять напором, разделять, смешивать поток среды, открывать или закрывать. С этой целью используют различные изделия, которые принято называть трубопроводной, а в случае с подачей воды – водопроводной арматурой. В этой статье мы поговорим о разновидностях деталей, которые включает в себя арматура, их особенностях и различиях.
Запорная арматура
Данная категория изделий предназначена для открытия/закрытия потока в разных системах – водоснабжении, отоплении, подаче газа и т. д. Соответственно, сюда не входят механизмы, которые кроме перекрытия, позволяют регулировать силу напора, разделять или смешивать жидкости, защищать систему от аварий. Тем не менее, запорная арматура составляет до 80% всех используемых в трубопроводах изделий и является наиболее распространенной. Вот основные детали, которые включены в данную категорию:
- запорные клапаны (вентили) – главный рабочий инструмент (золотник) двигается перпендикулярно потоку среды и может находиться в двух положениях – открытом и закрытом. Благодаря простой конструкции и высокой герметичности клапаны достаточно распространены;
- краны – изделия могут быть как запорными, так и регулирующими, к запорной арматуре относятся только первые. Рабочий орган вращается по своей оси, независимо от течения среды. Могут работать как с жидкостями, так и с газами, они надежны, просты в эксплуатации и долговечны. Самые часто используемые – шаровые краны;
- заслонки – их также называют дисковыми затворами из-за того, что рабочий инструмент имеет форму диска. При повороте диска вокруг оси открывается или перекрывается поток. Это современная разновидность запорной арматуры, которая активно используется в различных сферах;
- задвижки – механизм, где рабочий инструмент (клин или шибер) перемещается перпендикулярно потоку.
Могут применяться в самых различных системах – от подачи воды и отопления до газоснабжения и потребностей сельского хозяйства. Могут оснащаться электро- и пневмоприводом.
Водопроводная арматура
Это понятие – более широкое, поскольку сюда входит вся арматура используемая в водопроводах. То есть, кроме запорной, водопроводная арматура включает следующие виды:
- регулирующая – позволяет управлять силой течения за счет уменьшения или увеличения давления в трубопроводе. Представители – регулирующие клапаны, регуляторы давления;
- защитная – предназначена для аварийного отключения одного из участков системы в случае возникновения непредвиденных обстоятельств (к примеру, повышенного давления). Пример – отсечные клапаны. Сюда также входят обратные клапаны, не позволяющие среде менять направление;
- предохранительная – используется для выброса лишнего вещества в случае возрастания давления и угрозы прорыва. Пример – предохранительные клапаны;
- фазоразделительная – позволяет отделить жидкость от газа, что бывает нужно, к примеру, в системах подачи пара, чтобы убрать конденсат (конденсатоотводчики);
- смесительная (распределительная) – изделия этой категории допускают смешивание различных веществ (к примеру, воду с разной температурой). К этой разновидности относятся разные смесители – как бытовые, так и промышленные.
Отдельно стоит упомянуть контрольно-спускную арматуру, которая применяется для контроля и проверки состояния трубопроводов.

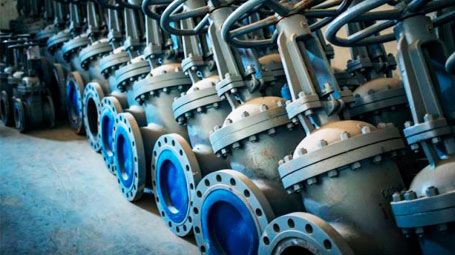

Запорная арматура в Алматы
